Центральный узел СПД

Описание нынешнего состояния СПД СО РАН с необходимостью требует краткого обращения к событиям пятилетней давности, когда Сеть Новосибирского научного центра практически исчерпала свои ресурсы по пропускной способности (в том числе и по связи с региональными научными центрами) и возможностям дальнейшего развития, и был необходим переход к новым каналам, базирующимся на оптоволоконных технологиях.

По плану работ на 2001-2005 гг. в рамках программы <Информационно-телекоммуникационные ресурсы СО РАН> была запланирована и реализована реконструкция телекоммуникационной инфраструктуры сети Новосибирского научного центра и СО РАН в целом, связанная с переходом на использование оптоволоконных линий связи, а также с изменением структуры внешних и региональных каналов связи. В результате работ в течение 2001-2005 гг. в СО РАН была создана новая канальная инфраструктура.

Становлению СПД СО РАН в ее нынешнем виде в значительной степени способствовало сочетания ряда объективных и субъективных обстоятельств, из которых следует отметить:

• существенное увеличение <аппетита> пользователей;
• появление возможности предоставления новых категорий услуг и востребованность их сетевым сообществом;
• неадекватность медной инфраструктуры для удовлетворения современных потребностей;
• получение доступа к широкополосным каналам передачи данных национальных операторов;
• осознание целесообразности перехода от развития разрозненных региональных структур к единому корпоративному подходу в построении интегрированной информационно-телекоммуникационной среды СО РАН;
• необходимость следования единым требованиям в области сетевой и информационной безопасности;
• обязательность соблюдения единых стандартов, форматов, интерфейсов и протоколов при разработке и эксплуатации прикладных систем.

Figure: Схема телекоммуникационной инфраструктуры СО РАН

СПД СО РАН строится по топологии многоуровневой древовидной структуры с вершиной в Новосибирске (в здании ИВТ СО РАН, пр. акад. Лаврентьева, 6.), где располагается оборудование Центрального маршрутизационого узла (ЦМУ) и Центр управления сетью (ЦУС). Принятая схема ЦМУ позволяет обеспечить:

• локализацию трафика структурных подразделений СО РАН (научных центров, организаций, отделов);
• возможность подключения серверов непосредственно к магистралям для повышения производительности;
• возможность распределения нагрузки между компонентами сети;
• масштабируемость;
• резервирование важнейших ресурсов;
• гибкость управления.

В настоящий момент СПД СО РАН включает в себя следующие элементы:

• центральный маршрутизационный узел;
• центр управления сетью;
• центральный узел управления службами;
• сети региональных научных центров СО РАН;
• узлы организаций, каналы и линии связи;
• программно-аппаратные средства доступа к ресурсам сети и серверы технологических служб;
• подсистемы безопасности, разграничения доступа, мониторинга и управления.

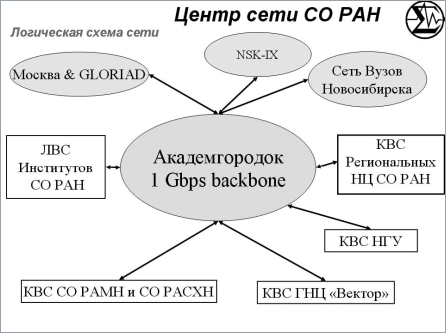

К СПД СО РАН подключаются только локальные (ЛВС) или корпоративные (КВС) вычислительные сети организаций, а не отдельные компьютеры. Все локальные сети включаются в единое коммутируемое <облако> обмена данными -- <backbone Академгородка> (см. рис. 3).

Сложившаяся топология расположения организаций, использующих сетевые ресурсы, привела к необходимости организации Новосибирского регионального узла обмена трафиком (NSK-IX) как распределенного коммутационного узла, объединяющего три точки прихода региональных каналов.
